Aluprofil 30x30 schwarz

Meter	Meterpreis
Bis 35	11,81 €*
Bis 59	10,04 €*
Bis 107	9,45 €*
Ab 108	8,86 €*

Meter

Meterpreis

Bis 35

11,81 €*

Bis 59

10,04 €*

Bis 107

9,45 €*

Ab 108

8,86 €*

Beschreibung

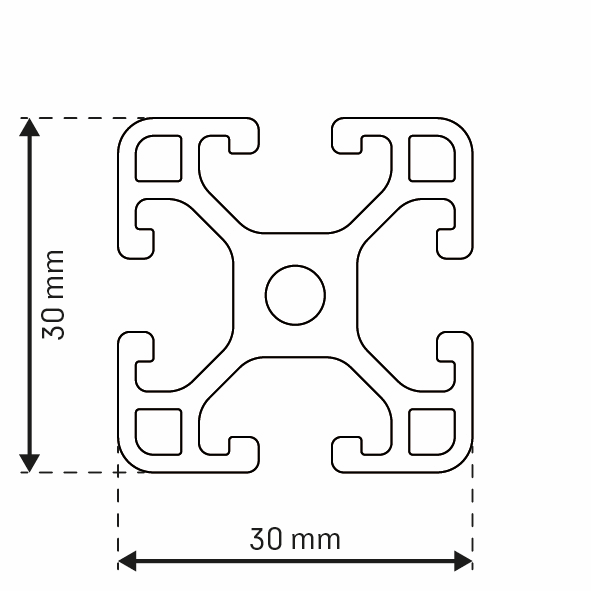

Konstruktions Alu Profil AVP-I 6 leicht 30 x 30 mm, Nut 6 mm, schwarz

Technische Daten

Länge:	6000 mm
Breite:	30 mm
Höhe:	30 mm
Gewicht:	0.94 kg
Ausführung Nuten:	Offen
Farbe:	schwarz
Flächenträgheitsmoment um x-Achse lx =:	2,95
Flächenträgheitsmoment um y-Achse ly =:	2,95
Material:	AL eloxiert
Widerstandmoment um x-Achse Wx =:	1,97 cm³
Widerstandmoment um y-Achse Wy =:	1,97 cm³

Lastberechnung | Durchbiegungsrechner

Krafteinwirkung

Verteilt

Zentral

Beidseitig aufliegend

Einseitig eingespannt

Beidseitig eingespannt

Kraft F

Länge l

20 6000

Durchbiegung d = 228,53 mm

Gewichtskraft:

$F_{g} = m \cdot l \cdot g = 0,94 \frac{k g}{m} \cdot 3.015 m m \cdot 9, 81 \frac{m}{s^{2}} \approx 14,2 N$

Durchbiegung durch Eigengewicht:

$d_{g} = \frac{1 \cdot F_{g} \cdot l^{3}}{384 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 14,2 N \cdot {(3.015 m m)}^{3}}{384 \cdot 70.000 \frac{N}{m m^{2}} \cdot 2,95 c m^{4} \cdot 10^{4}} \approx 2,01 m m$

Durchbiegung durch die einwirkende Kraft:

$d_{F} = \frac{1 \cdot F \cdot l^{3}}{192 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 20 N \cdot {(3.015 m m)}^{3}}{192 \cdot 70.000 \frac{N}{m m^{2}} \cdot 2,95 c m^{4} \cdot 10^{4}} \approx 5,66 m m$

Gesamtdurchbiegung:

$d = d_{g} + d_{F} \approx 2,01 m m + 5,66 m m$

$d \approx 7,67 m m$

Biegespannung σ ≈ 41,67 N/mm²

Die resultierende Biegespannung von 41,67 N/mm² ist kleiner als die Fließgrenze von 195 N/mm² für dieses Profil, so dass es bei dieser Belastung nicht zu einer dauerhaften Verformung kommt.

Alu - Profil AVP-I 6 Leicht 30 x 30 mm, Nut 6 mm, schwarz

Lastberechnung | Durchbiegungsrechner

Gewichtskraft:

Durchbiegung durch Eigengewicht:

Durchbiegung durch die einwirkende Kraft:

Gesamtdurchbiegung:
