Aluprofil 30x60 2N

Meter	Meterpreis
Bis 35	19,34 €*
Bis 59	16,44 €*
Bis 107	15,47 €*
Ab 108	14,50 €*

Meter

Meterpreis

Bis 35

19,34 €*

Bis 59

16,44 €*

Bis 107

15,47 €*

Ab 108

14,50 €*

Beschreibung

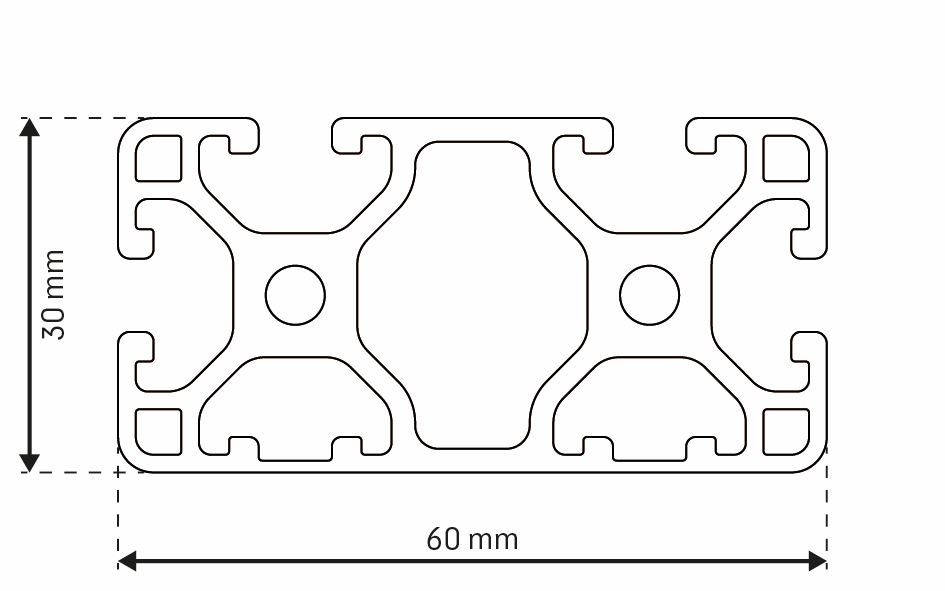

Konstruktions Alu Profil AVP-I 6 leicht 30 x 60 mm, 2-Nuten geschlossen, Nut 6 mm

Technische Daten

Länge:	6000 mm
Breite:	60 mm
Höhe:	30 mm
Gewicht:	1.715 kg
Ausführung Nuten:	2N geschlossen
Farbe:	natur
Flächenträgheitsmoment um x-Achse lx =:	5,92
Flächenträgheitsmoment um y-Achse ly =:	21,80
Material:	AL eloxiert
Widerstandmoment um x-Achse Wx =:	3,87 cm³
Widerstandmoment um y-Achse Wy =:	7,27 cm³

Lastberechnung | Durchbiegungsrechner

Krafteinwirkung

Verteilt

Zentral

Ausrichtung

Horizontal

Vertikal

Beidseitig aufliegend

Einseitig eingespannt

Beidseitig eingespannt

Kraft F

Länge l

20 6000

Durchbiegung d = 228,53 mm

Gewichtskraft:

$F_{g} = m \cdot l \cdot g = 1,72 \frac{k g}{m} \cdot 3.015 m m \cdot 9, 81 \frac{m}{s^{2}} \approx 14,2 N$

Durchbiegung durch Eigengewicht:

$d_{g} = \frac{1 \cdot F_{g} \cdot l^{3}}{384 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 14,2 N \cdot {(3.015 m m)}^{3}}{384 \cdot 70.000 \frac{N}{m m^{2}} \cdot 5,92 c m^{4} \cdot 10^{4}} \approx 2,01 m m$

Durchbiegung durch die einwirkende Kraft:

$d_{F} = \frac{1 \cdot F \cdot l^{3}}{192 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 20 N \cdot {(3.015 m m)}^{3}}{192 \cdot 70.000 \frac{N}{m m^{2}} \cdot 5,92 c m^{4} \cdot 10^{4}} \approx 5,66 m m$

Gesamtdurchbiegung:

$d = d_{g} + d_{F} \approx 2,01 m m + 5,66 m m$

$d \approx 7,67 m m$

Biegespannung σ ≈ 41,67 N/mm²

Die resultierende Biegespannung von 41,67 N/mm² ist kleiner als die Fließgrenze von 195 N/mm² für dieses Profil, so dass es bei dieser Belastung nicht zu einer dauerhaften Verformung kommt.

Alu - Profil AVP-I 6 Leicht 30 x 60 mm, 2-Nuten geschlossen, Nut 6 mm

Lastberechnung | Durchbiegungsrechner

Gewichtskraft:

Durchbiegung durch Eigengewicht:

Durchbiegung durch die einwirkende Kraft:

Gesamtdurchbiegung:

Herstellerinformationen

Alu - Profil AVP-I 6 Leicht 30 x 60 mm, 2-Nuten geschlossen, Nut 6 mm

Lastberechnung | Durchbiegungsrechner

Berechnung der Durchbiegung

Gewichtskraft:

Durchbiegung durch Eigengewicht:

Durchbiegung durch die einwirkende Kraft:

Gesamtdurchbiegung:

Berechnung der Biegespannung

Herstellerinformationen
