Aluprofil 40x16

Artikelnummer: 228P4016

Alu - Profil AVP-I 8 Schwer 40 x 16 mm, Nut 8 mm

Farbe

natur

schwarz

Material

AL eloxiert

Einheit

Meter

1 6000

Meter:

1,18 kg

10-14 Werktage Lieferzeit¹

Meter	Meterpreis
Bis 35	12,91 €*
Bis 59	10,97 €*
Bis 107	10,33 €*
Ab 108	9,68 €*

Beschreibung

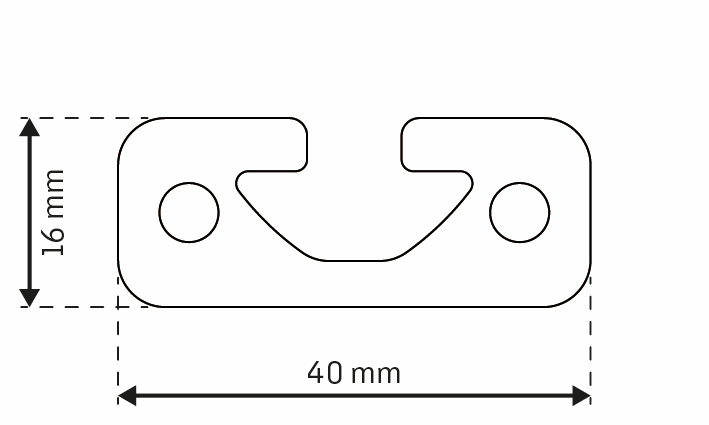

Konstruktions Alu Profil AVP-I 8 schwer 40 x 16 mm, Nut 8 mm

Technische Daten

Länge:	6000 mm
Breite:	40 mm
Höhe:	16 mm
Gewicht:	1.178 kg
Farbe:	natur
Flächenträgheitsmoment um x-Achse lx =:	1,09
Flächenträgheitsmoment um y-Achse ly =:	6,97
Material:	AL eloxiert
Widerstandmoment um x-Achse Wx =:	1,47 cm²
Widerstandmoment um y-Achse Wy =:	3,48 cm³

Lastberechnung | Durchbiegungsrechner

Krafteinwirkung

Verteilt

Zentral

Ausrichtung

Horizontal

Vertikal

Beidseitig aufliegend

Einseitig eingespannt

Beidseitig eingespannt

Kraft F

Länge l

20 6000

Durchbiegung d = 228,53 mm

Gewichtskraft:

$F_{g} = m \cdot l \cdot g = 1,18 \frac{k g}{m} \cdot 3.015 m m \cdot 9, 81 \frac{m}{s^{2}} \approx 14,2 N$

Durchbiegung durch Eigengewicht:

$d_{g} = \frac{1 \cdot F_{g} \cdot l^{3}}{384 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 14,2 N \cdot {(3.015 m m)}^{3}}{384 \cdot 70.000 \frac{N}{m m^{2}} \cdot 1,09 c m^{4} \cdot 10^{4}} \approx 2,01 m m$

Durchbiegung durch die einwirkende Kraft:

$d_{F} = \frac{1 \cdot F \cdot l^{3}}{192 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 20 N \cdot {(3.015 m m)}^{3}}{192 \cdot 70.000 \frac{N}{m m^{2}} \cdot 1,09 c m^{4} \cdot 10^{4}} \approx 5,66 m m$

Gesamtdurchbiegung:

$d = d_{g} + d_{F} \approx 2,01 m m + 5,66 m m$

$d \approx 7,67 m m$

Biegespannung σ ≈ 41,67 N/mm²

Die resultierende Biegespannung von 41,67 N/mm² ist kleiner als die Fließgrenze von 195 N/mm² für dieses Profil, so dass es bei dieser Belastung nicht zu einer dauerhaften Verformung kommt.
