Alu Kabelkanal U-Profil 60x57

TELEFONISCHE BERATUNG
TEL. +49 (0)821 42094808
Montag - Freitag
8:00 - 12:00 Uhr
13:00 - 17:00 Uhr

SIMPLE CLICK ANFRAGE

Artikelnummer: 22L6060KK-U

Alu - Profil AVP-I KK leicht 60 x 57 mm, Kabelkanalprofil U-Profil

Einheit

Meter

1 6000

Meter:

0,82 kg

10-14 Werktage Lieferzeit¹

Meter	Meterpreis
Bis 35	10,03 €*
Bis 59	8,53 €*
Bis 107	8,03 €*
Ab 108	7,52 €*

Beschreibung

Konstruktions Alu Profil AVP-I KK leicht 60 x 57 mm, Kabelkanalprofil U-Profil

Technische Daten

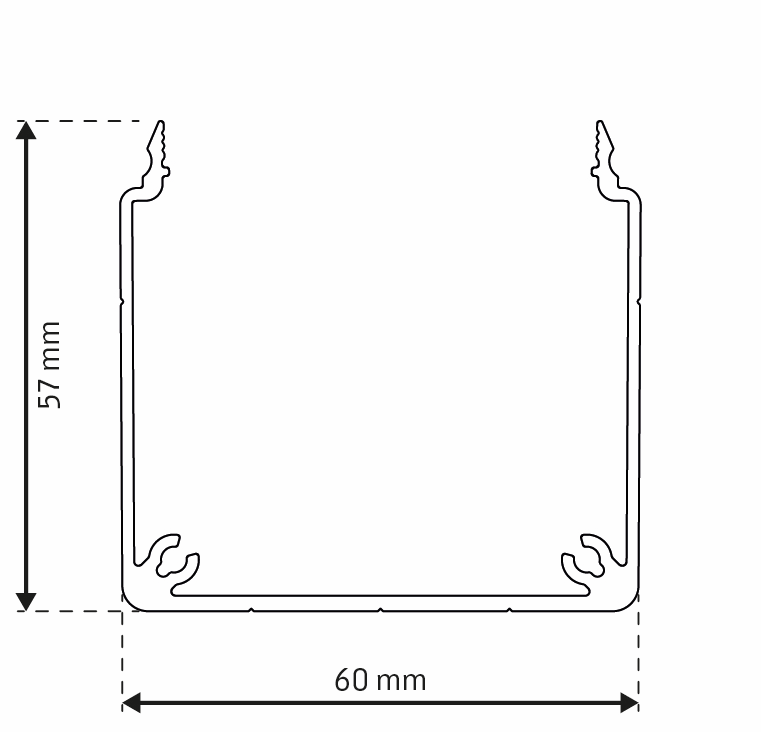

Länge:	6000 mm
Breite:	60 mm
Höhe:	57 mm
Gewicht:	0.82 kg
Farbe:	natur
Flächenträgheitsmoment um x-Achse lx =:	10,43
Flächenträgheitsmoment um y-Achse ly =:	19,97
Material:	AL eloxiert
Widerstandmoment um x-Achse Wx =:	2,66 cm³
Widerstandmoment um y-Achse Wy =:	6,49 cm³

Lastberechnung | Durchbiegungsrechner

Krafteinwirkung

Verteilt

Zentral

Ausrichtung

Horizontal

Vertikal

Beidseitig aufliegend

Einseitig eingespannt

Beidseitig eingespannt

Kraft F

Länge l

20 6000

Durchbiegung d = 228,53 mm

Gewichtskraft:

$F_{g} = m \cdot l \cdot g = 0,82 \frac{k g}{m} \cdot 3.015 m m \cdot 9, 81 \frac{m}{s^{2}} \approx 14,2 N$

Durchbiegung durch Eigengewicht:

$d_{g} = \frac{1 \cdot F_{g} \cdot l^{3}}{384 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 14,2 N \cdot {(3.015 m m)}^{3}}{384 \cdot 70.000 \frac{N}{m m^{2}} \cdot 10,43 c m^{4} \cdot 10^{4}} \approx 2,01 m m$

Durchbiegung durch die einwirkende Kraft:

$d_{F} = \frac{1 \cdot F \cdot l^{3}}{192 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 20 N \cdot {(3.015 m m)}^{3}}{192 \cdot 70.000 \frac{N}{m m^{2}} \cdot 10,43 c m^{4} \cdot 10^{4}} \approx 5,66 m m$

Gesamtdurchbiegung:

$d = d_{g} + d_{F} \approx 2,01 m m + 5,66 m m$

$d \approx 7,67 m m$

Biegespannung σ ≈ 41,67 N/mm²

Die resultierende Biegespannung von 41,67 N/mm² ist kleiner als die Fließgrenze von 195 N/mm² für dieses Profil, so dass es bei dieser Belastung nicht zu einer dauerhaften Verformung kommt.
