Normalröllchenleiste P33 ESD

TELEFONISCHE BERATUNG
TEL. +49 (0)821 42094808
Montag - Freitag
8:00 - 12:00 Uhr
13:00 - 17:00 Uhr

SIMPLE CLICK ANFRAGE

Artikelnummer: 20NR33BESD

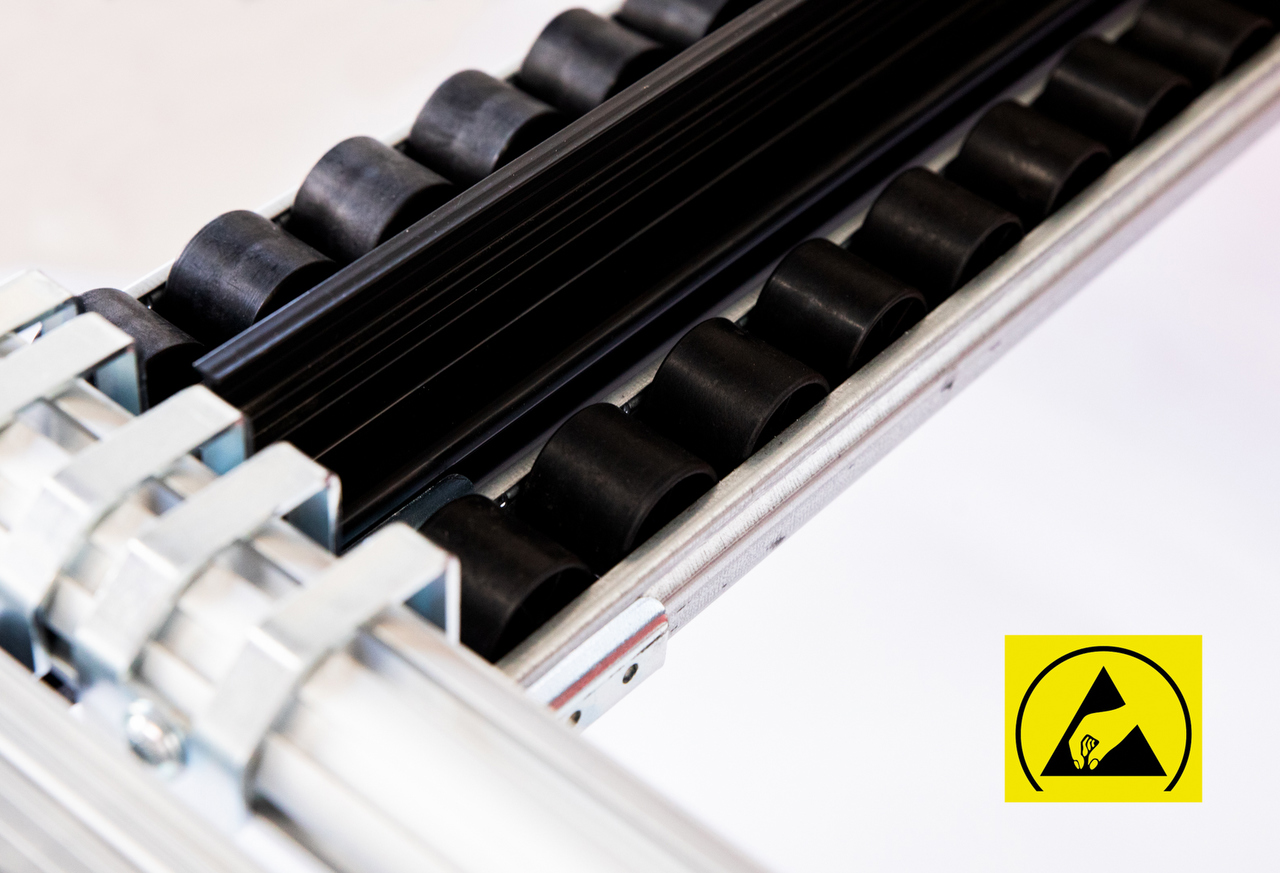

Normalröllchenleiste P33 ESD

Einheit

Meter

1 4000

Meter:

0,90 kg

5-7 Werktage Lieferzeit¹

Meter	Meterpreis
Bis 23	15,47 €*
Bis 39	13,15 €*
Bis 79	12,38 €*
Bis 119	11,61 €*
Ab 120	10,83 €*

Beschreibung

Für den Einsatz in FiFo Regalen oder manuellen Tranfersystemen. ESD Ausführung. Festigkeitskoeffizient: 28,8 2¶/cm2

Technische Daten

Länge:	4000 mm
Breite:	35 mm
Gewicht:	0.9 kg
Farbe:	schwarz ESD
Material:	Polypropylen

Lastberechnung | Durchbiegungsrechner

Krafteinwirkung

Verteilt

Zentral

Beidseitig aufliegend

Einseitig eingespannt

Beidseitig eingespannt

Kraft F

Länge l

20 6000

Durchbiegung d = 228,53 mm

Gewichtskraft:

$F_{g} = m \cdot l \cdot g = 0,90 \frac{k g}{m} \cdot 3.015 m m \cdot 9, 81 \frac{m}{s^{2}} \approx 14,2 N$

Durchbiegung durch Eigengewicht:

$d_{g} = \frac{1 \cdot F_{g} \cdot l^{3}}{384 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 14,2 N \cdot {(3.015 m m)}^{3}}{384 \cdot 70.000 \frac{N}{m m^{2}} \cdot 0,77 c m^{4} \cdot 10^{4}} \approx 2,01 m m$

Durchbiegung durch die einwirkende Kraft:

$d_{F} = \frac{1 \cdot F \cdot l^{3}}{192 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 20 N \cdot {(3.015 m m)}^{3}}{192 \cdot 70.000 \frac{N}{m m^{2}} \cdot 0,77 c m^{4} \cdot 10^{4}} \approx 5,66 m m$

Gesamtdurchbiegung:

$d = d_{g} + d_{F} \approx 2,01 m m + 5,66 m m$

$d \approx 7,67 m m$

Biegespannung σ ≈ 41,67 N/mm²

Die resultierende Biegespannung von 41,67 N/mm² ist kleiner als die Fließgrenze von 195 N/mm² für dieses Profil, so dass es bei dieser Belastung nicht zu einer dauerhaften Verformung kommt.

Herstellerinformationen

FPS Germany GmbH
Piechlerstraße 10
86356 Neusäß
